VisiSize P15 Portable ポータブル型


ハンドキャリー可能な 粒度分布測定装置

VisiSize P15 Portable が新しくなり、性能がアップしました。

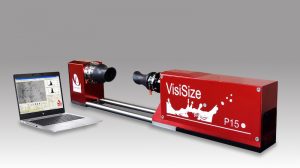

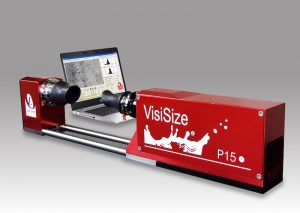

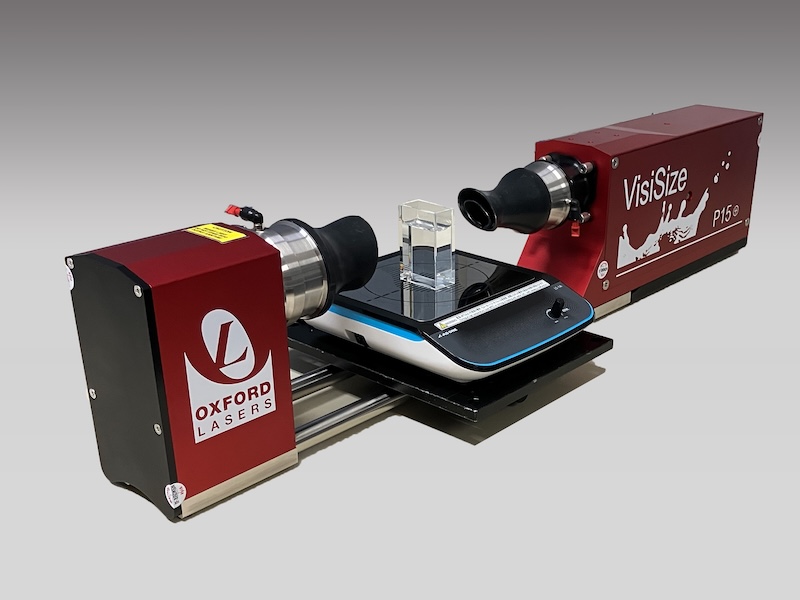

VisiSize P15 Portableはキャリーケース入れて持ち運びができる、小型軽量な粒度分布測定装置です。

画像解析式のため振動に強く、移動(輸送等)しても調整が不要です。そのためキャリーケースに入れてどこにでも持ち運べます。システムは本体とノートPC(制御解析用)だけ。100VAC電源のある所なら何処ででも測定ができます。ハウジングは標準で防塵滴仕様ですので、多少の水濡れにも対応します。スプレーの液滴やスプリンクラーの大きな水滴など水濡れが避けられない環境でも正確に測定する事ができます。

リアルタイムに粒径10μm 〜 3,900μm 範囲の粉粒子、液滴、マイクロバブルの粒度分布を測定でき、固定式レンズのため取扱いが特に簡単なモデルです。拡大オプション・レンズを選べば、最小5μmからの測定が可能です。顆粒測定オプション・レンズを使うと最大10mmの顆粒が測定できます。

使用されるPDIA式画像解析のサンプリング数に制限はなく、十分大きな分母で粒度分布を測定できます。
モニター画面で粒子、液滴、ファインバブル(マイクロバブル)等の形状や分散状態を観察でき、測定対象の評価に役立ちます。

PDIA方式 測定原理はこちら »



測定値

粒度分布,個数分布,表面積分布,体積分布,D10,D50,D90,その他各粒度数値,個別粒径値 等

用 途

  • 噴霧/液滴

スプレー、シャワー水滴、スプリンクラー、消防放水ノズル
アトマイザー、インヘラー、鼻スプレー、ペイントノズル
農薬散布ノズル、2流体ノズル、その他 低圧ノズル/噴霧全般

  • 気泡/バブル

ファインバブル(マイクロバブル)、発砲、キャビテーション
エンジンオイル/ミッションオイル気泡

  • str4-1粒子/顆粒

鋳造砂、顆粒、ドラッグデリバリー、湿式分散 粒子、気搬送 粒子
ペレット、雪の結晶







製品に関する お問い合わせ  »

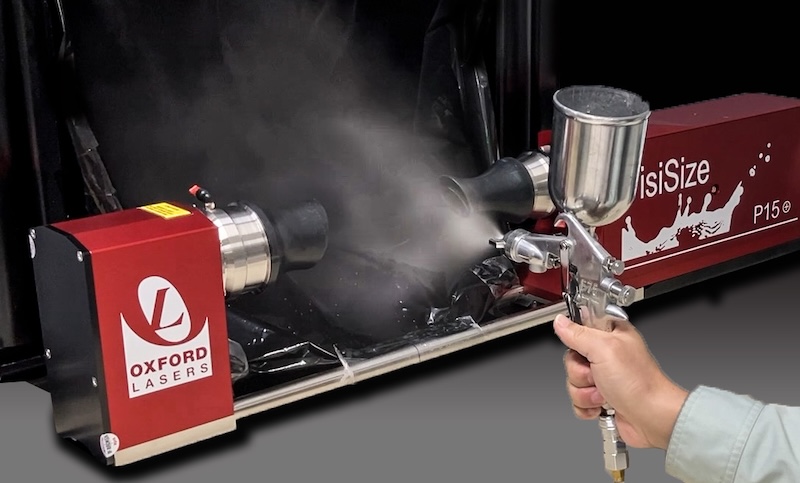

2流体スプレーの測定(P15 Portable Vを使用:粒度、速度)



特徴

  • 小型軽量(ポータブル仕様)
  • 3分で設置完了
  • 簡単な取扱い
  • 画像式(対象物の観察ができる)
  • リアルタイム測定(動的画像解析計測)
  • 防塵,防滴仕様

モデル 仕様

  • モデル:VisiSize P15 Portable
  • 測定可能レンジ:サイズ 10μm 〜 3,900μm
    (拡大オプションレンズ:5μm〜、顆粒オプションレンズ:〜10mm)
  • 測定可能レンジ:速度 非対応
  • 照明:LED
  • 対象速度:< 20m/s @20μm

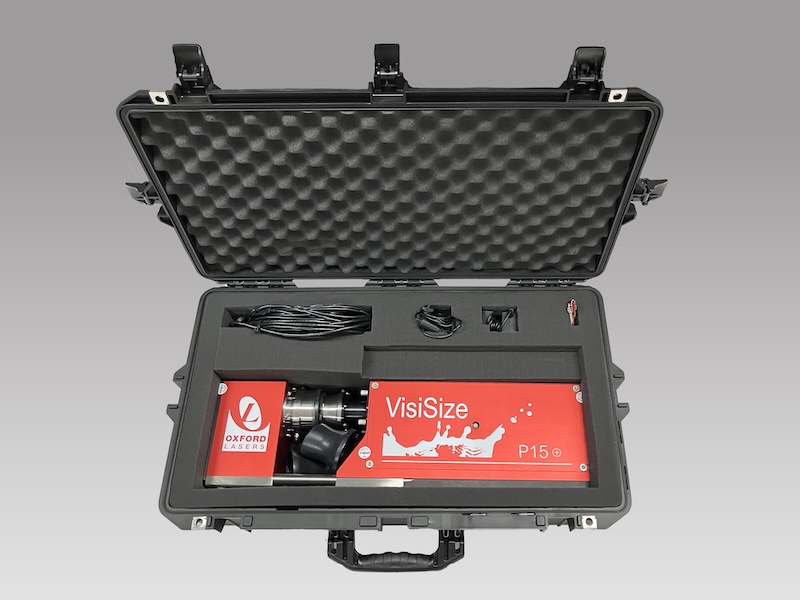

  • VisiSize Portable ケース測定モード
    • リアルタイム 測定(動的画像解析測定)
    • オフライン 測定可能
  • 製品サイズ:750 x 225 x 85mm
  • 対応規格:防水規格 IPX5

システム仕様

  • カメラ解像度:1920 x 1080
  • 撮影コマ数:〜 30 flops
  • 解析能力:15,000 particls/s
  • 解析フィルター
    • ピンボケ除去
    • 形状除去
    • エッジコンタクト除去
    • イメージ クオリティー除去
    • リファレンスノイズ除去
    • センサーダスト除去
  • 統計補正機能
    • アウトフォーカスサイズ補正
    • 焦点深度補正
    • エッジコ ンタクト補正
  • グラフィカル出力
    • 個数分布
    • VisiSize Portable キャリー面積分布
    • 体積分布
  • データー出力
    • グラフィカル・プリント
    • ASCII
    • CSV
    • RAW
  • 入出力画像フォーマット
    • TIFF
    • BMP









液滴の粒度分布 解析画面 サンプル
VisiSize
スプレーノズルの噴射口直下の測定です。 液膜や分離前の棒状液端と分離後の液滴を正確に判断しています。
青い12などの数字は液滴として判断されたもをタグマーキングした数字です。
赤い × 印は、ピンボケや前後に重なった液滴等の測定に不適切な液滴を排除した印です。 このように、VisiSizeシステムは無加工の画像から測定に適したサンプルだけを自動的に選び出し、正確に測定します。レーザー回折タイプの粒度分布 測定装置やPDPAが測定不可能な条件でも、全く問題なく測定が可能です。
また、他の2値化タイプや輝度勾配法画像式では水膜等を誤測定してしまいますが、VisiSizeシステムは安心して粒径測定が可能です。 グラフの上段は実数値の個数分布です。分離中の場所なので液滴のサイズが安定していない事がわかります。 グラフの下段は体積分布です。個数分布との違いがはっきりわかります。
