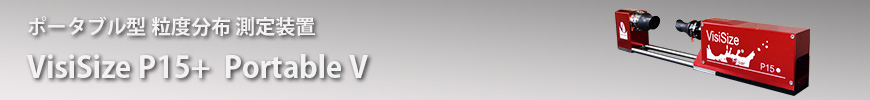

VisiSize P15 Portable V ポータブル型


ハンドキャリー可能な 粒度・速度 分布測定装置

VisiSize P15 Portable V が新しくなり、性能がアップしました。

VisiSize Portable V は粒度と速度の同時計測ができ、キャリーケースに入れて持ち運びができる、小型軽量な粒度分布測定装置です。

標準型 VisiSize P15 Portable の性能や可搬性はそのままに、粒度分布と速度分布を同時計測できるモデルです。ノート型PCを繋げば直ちに計測が始められる簡単な取扱いなども同様です。

ハウジングの防塵防滴仕様を利用し、一般的なスプレーやペイントノズルの液滴噴霧やスプリンクラー,消火ホースノズルの大きな水滴など、粒度と速度の相関関係の測定が必要な対象に最適です。

使用されるPDIA式画像解析のサンプリング数に制限はなく、十分大きな分母で粒度分布を測定できます。また、リアルタイム測定式のためスプレーの吐出量や圧力を変化させた結果がモニターしながら即座に計測できます。モニター画面でも液滴の変化を目視観察できますので、現象の知見を考察するのに役立ちます。

PDIA方式 測定原理はこちら »



測定値スプレー

粒度分布,個数分布,表面積分布,体積分布,速度分布,速度vs粒度相関,D10,D50,D90,その他各粒度数値,個別粒径値 等

用 途

  • 噴霧/液滴

スプレー、シャワー水滴、スプリンクラー、消防放水ノズル
アトマイザー、インヘラー、鼻スプレー、ペイントノズル
農薬散布ノズル、2流体ノズル、その他 低圧ノズル/噴霧全般

  • 気泡/バブル

ファインバブル(マイクロバブル)、発砲、キャビテーション
エンジンオイル/ミッションオイル気泡

  • 粒子/顆粒

鋳造砂、顆粒、ドラッグデリバリー、湿式分散 粒子、気搬送 粒子
ペレット、雪の結晶

製品に関する お問い合わせ  »



2流体スプレーの測定(粒度、速度)



特徴

  • 小型軽量(ポータブル仕様)
  • 3分で設置完了
  • 簡単な取扱い
  • 速度が測定できる
  • 画像式(対象物の観察ができる)
  • リアルタイム測定(動的画像解析計測)
  • 防塵,防滴仕様

モデル 仕様

  • モデル:VisiSize P15 Portable V
  • 測定可能レンジ:サイズ 10μm 〜 3,900μm
    (拡大オプションレンズ:5μm〜、顆粒オプションレンズ:〜10mm)
  • 測定可能レンジ:速度 0〜200m/s
  • 照明:LED
  • 対象速度:< 20m/s @20μm
  • VisiSize Portable ケース測定モード
    • リアルタイム 測定(動的画像解析測定)
    • オフライン 測定
  • 製品サイズ:750 x 225 x 85mm
  • 対応規格:防水規格 IPX5

システム仕様

  • カメラ解像度:1920 x 1080
  • 撮影コマ数:〜 30 flops
  • 解析能力:15,000 particls/s
  • 解析フィルター
    • ピンボケ除去
    • 形状除去
    • エッジコンタクト除去
    • イメージ クオリティー除去
    • リファレンスノイズ除去
    • センサーダスト除去
  • 統計補正機能
    • アウトフォーカスサイズ補正
    • 焦点深度補正
    • エッジコ ンタクト補正
  • グラフィカル出力
    • 個数分布
    • VisiSize Portable キャリー面積分布
    • 体積分布
  • データー出力
    • グラフィカル・プリント
    • ASCII
    • CSV
    • RAW
  • 入出力画像フォーマット
    • TIFF
    • BMP
